Линија за резање челика од 0,3-2 1600 мм може се испоручити од стране КИНГРЕАЛ МАЦХИНЕРИ, која се користи за сечење намотаја од различитих материјала на лимове одређене ширине. КИНГРЕАЛ може да обезбеди професионални дизајн програма, најновију понуду и професионалну услугу након продаје. Добродошли да нас контактирате!
КИНГРЕАЛ Стеел ЦутЗа Ленгтх Линепогодан за различите материјале (као што су челик, метал, нерђајући и алуминијум) дебљине 0,3-2 мм, а ширина може бити до 1600 мм плоча за обраду резног дела за купца’с специфичном потребом.
Конфигурација опреме линије за сечење по дужини је флексибилна; КИНГРЕАЛ може направити производне машине које су посебно прилагођене вашим захтевима. Да би задовољио специфичне потребе, КИНГРЕАЛ је креирао екран осетљив на додир који омогућава корисницима да подесе дужину и број намотаја за сечење. Аутоматска линија фиксне дужине користи серво мотор за мерење дужине, обезбеђујући исправност произведене робе.
|
Не |
Назив компоненте |
Број |
|
1 |
Цоил Лоадинг Цар |
1 Унит |
|
2 |
Хидраулични размотавач |
1 Унит |
|
3 |
Лооп |
2 јединице |
|
4 |
Уређај за бочни водич |
1 Унит |
|
5 |
Машина за исправљање |
2 Јединица |
|
6 |
Машина за шишање високе прецизности |
1 Унит |
|
7 |
ТранспортTспособан |
1 Унит |
|
8 |

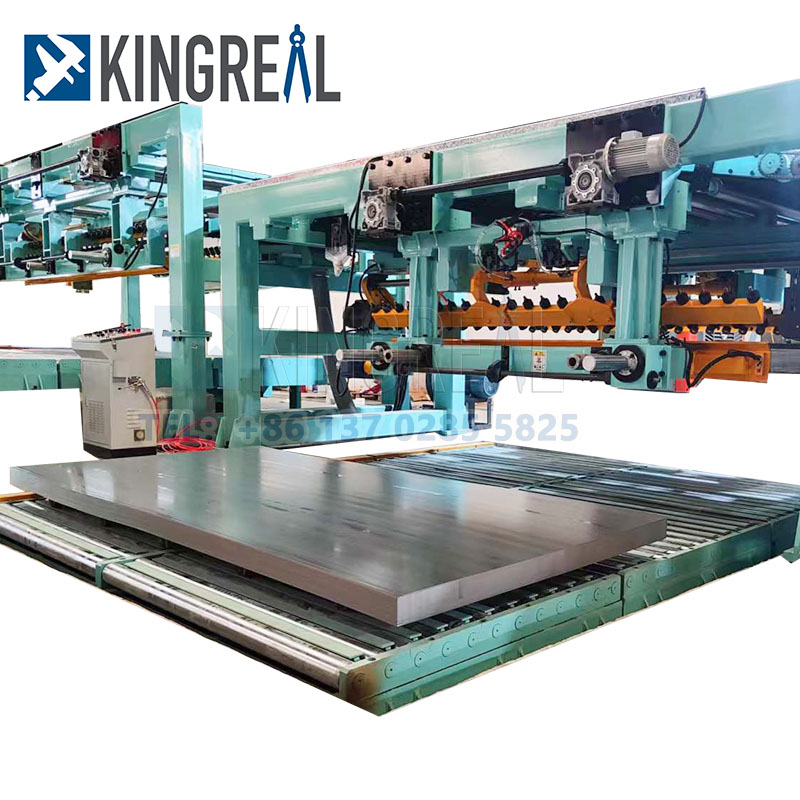

ПнеуматскиSтацк |
1 Унит |
|
9 |
Хидраулични контролни систем |
1 комплет |
(Листа делова је само за референцу и треба је прилагодити према потребама купца.)
|
Назив машине |
Sтеелcутдо ленгтхlине |
|
Цоил Материал |
Лим（друго може бити снабдевање |
|
Максимална дебљина намотаја |
3мм |
|
Максимална тежина завојнице |
1600мм |
|
Максимална висина намотаја |
20 Тон |
|
Цоил И.Д |
508 мм, 610 мм, 760 мм |
|
Цоил О.Д |
≤2000мм |
|
Максимална дужина сечења |
24м |
|
Брзина резања |
60м/мин |
|
Толеранција резања |
±0.01мм |
|
Електрични контролни систем |
ПЛЦ аутоматска контрола |

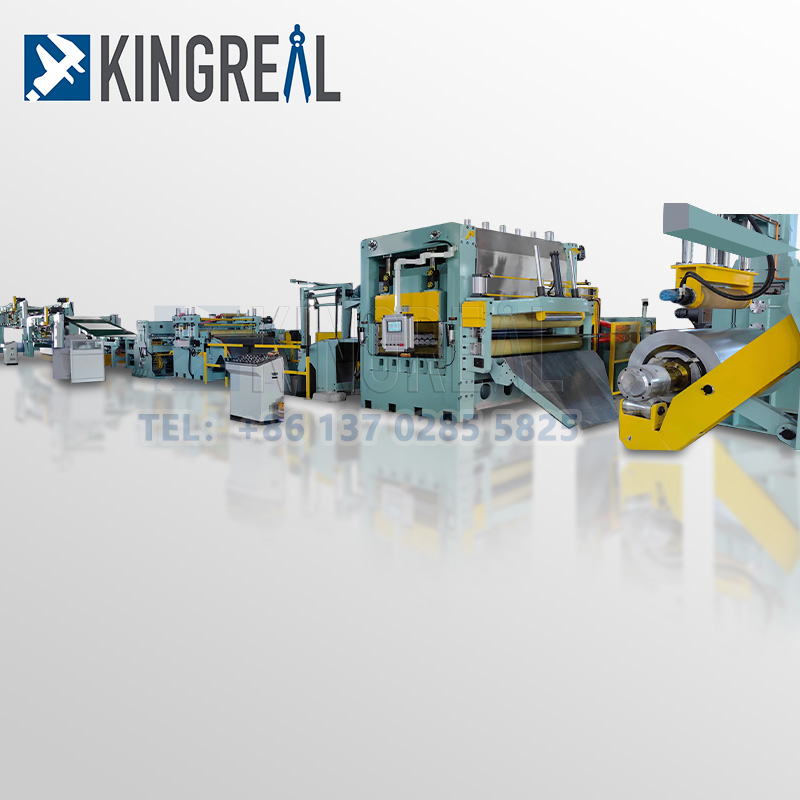

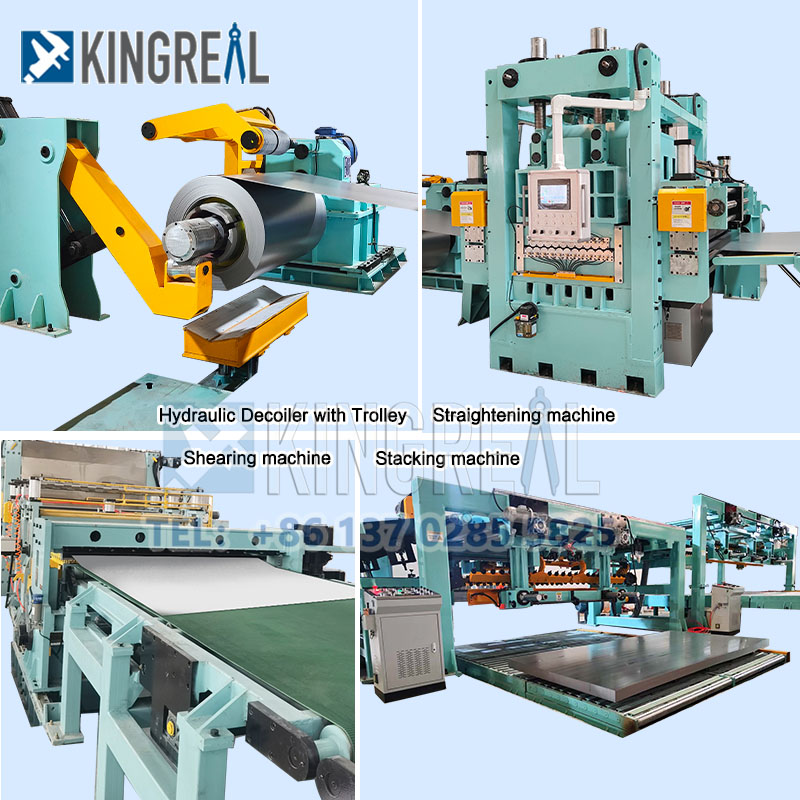

Аутомобил за пуњење калемова -- Хидраулични размотавач -- Уградња плоче водича за храњење -- Машина за штипање -- Петља -- Резање велике брзине -- Слагач
|
Назив компоненте |
Опис |
Спецификација |
|

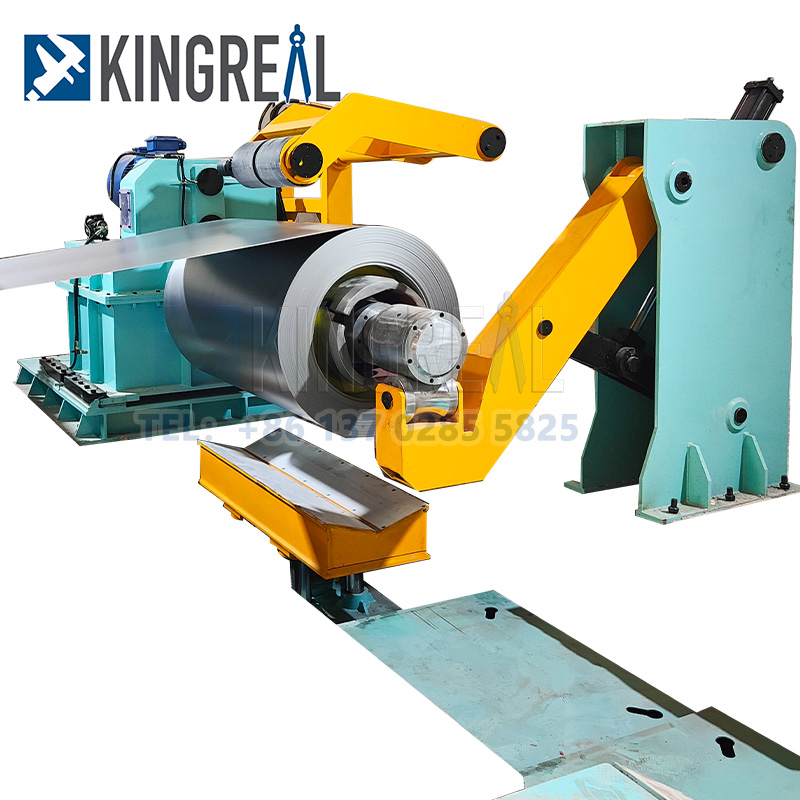

Хидраулични размотавач |
Одељак за утовар се користи за убацивање лима у машину за сечење за сечење. Обично усваја хидраулички механизам за утовар, који може да реализује аутоматско утовар и контролише брзину утовара и положај преко сензора како би се осигурало да метални лимови тачно улазе у подручје смицања. |
1. снага: 7.5КВ
2. Редуктор брзине: Кс95 двостепени циклоидни редуктор на точкићима |
|

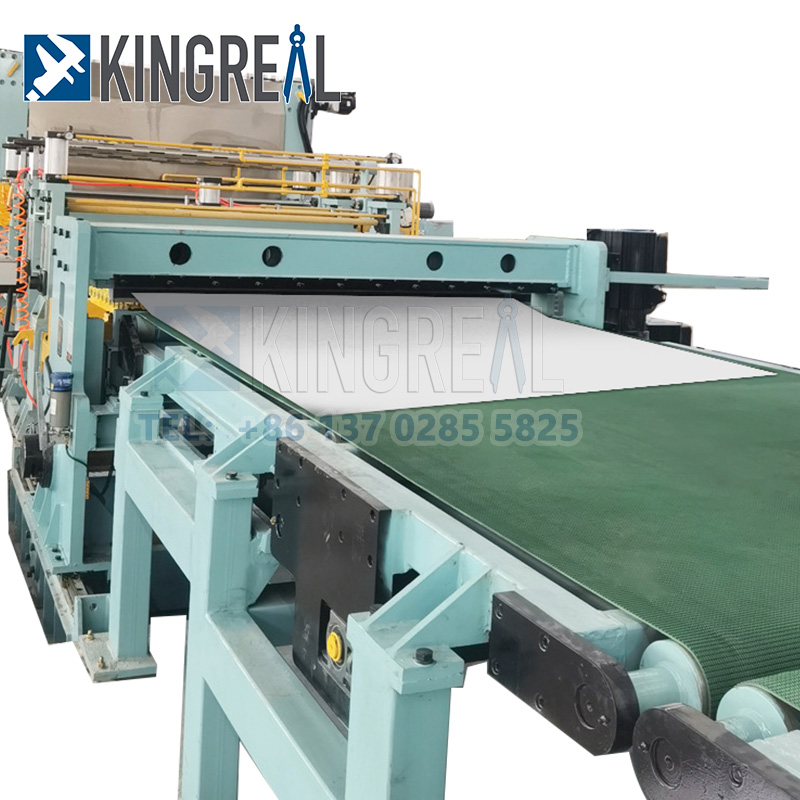

Машина за шишање мува |
Алат за сечење је кључна компонента машине за резање тешких метала, обично се састоји од горњег и доњег ножа. Ножеви су израђени од висококвалитетног легираног челика високе тврдоће и отпорности на хабање.
Размак између горњег и доњег ножа може се подесити према дебљини металног лима како би се осигурао ефекат смицања и квалитет реза. |
Може се позвати на горњу табелу
12к2500 хидрауличне маказе 22КВ |
|
Хидраулични систем |
Машина за резање тешких метала опремљена је напредним електричним контролним системом, укључујући ПЛЦ контролер, интерфејс оператера на екрану осетљивом на додир и сензоре.
Кроз контролни систем се може реализовати аутоматски рад и праћење машине, а параметри смицања се могу подесити како би се осигурала стабилност и сигурност процеса смицања. |
1. Проток: Л=40Л/мин 2.Притисак: П=12Мпа 3.Снага: 7.5КВ
|
