1300ММ Машина за сечење завојнице са двоструком главом за резање је један од КИНГРЕАЛ најкарактеристичнијих производа. Двоструки дизајн главе за резање је погодан за калемове од 0,3-3ММ да би се постигла ефикасност производње велике брзине од 220М/мин. Тренутно се продаје Турској, Русији, Саудијској Арабији и другим земљама.
КИНГРЕАЛ 1300ММ Дуал Слиттер Хеад Цоил Машина за сечење је дизајнирана за прецизно сечење алуминијума, поцинкованог челика, топло ваљаног, хладно ваљаног и многих других уобичајених металних намотаја како би се задовољили различити захтеви купаца, укључујући брзину, количину и квалитет сечења.
Дизајн седишта са двоструким ножем је у стању да реализује резање различитих величина калема у истој производној линији, што у великој мери побољшава ефикасност производње заменом седишта ножа и стекло је наклоност многих купаца.
Поред дизајна седишта са двоструким ножем, КИНГРЕАЛ машина за сечење челичног лима је такође дизајнирана за купце да заштити поклопац машине, побољша безбедност производње у процесу сечења, у складу са захтевима производње купаца. Сада успешно ради у фабрици купаца у Саудијској Арабији.
1. Висока брзина завојнице сече на линију дужине
2. Машина за резање челика уске траке
Учитавање завојнице -- Хидраулични размотавач -- Високо прецизна равналица -- Лооп мост -- Машина за сечење -- Ролање отпадне ивице -- Лооп мост -- Затезање -- Машина за премотавање
Не |
Саставни део |
Количина |
1 |
Лоадинг Царт |
1 комплет |
2 |
Хидраулични конзолни размотавач |
1 комплет |
3 |
Исправљач са пет ваљака |
1 комплет |
4 |
Лооп Бридге |
2 Сет |
5 |
Машина за сечење |
2 Сет |
6 |
Премотавање отпадног материјала |
1 комплет |
7 |
Хидраулично премотавање |
1 комплет |
8 |
Хидраулични систем |
1 комплет |
9 |
Електронски контролни систем |
1 комплет |
10 |
Заштитни штит за прилагођене делове |
1 комплет |
Параметри сировина |
|
Цоил Материал |
Алуминијум, челик, поцинковани челик итд |
Цоил Тхицкнесс |
0.3-3ММ |
Цоил Видтх |
500-12500ММ |
Цоил Вигхт |
15 Тон |
Параметри готовог производа |
|
Толеранција ширине |
≤±0.05мм |
Правост сечења |
≤1мм/2000мм |
Отпадни комадићи |
≥2мм |
Параметри машине за сечење |
|
Радна брзина |
100-180М/мин |
Извор напајања |
380В/50ХЗ |
Инсталирани капацитет |
око 280КВ |

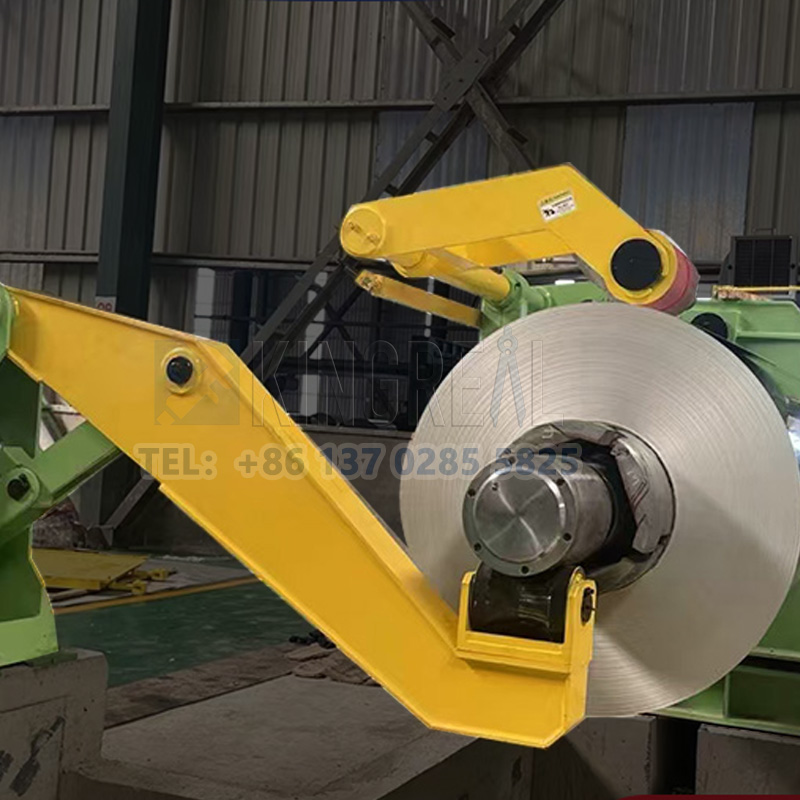

① Хидраулични конзолни размотавач
Главна функција хидрауличног конзолног одмотача је да носи и ротира мрежу тако да се она полако одмотава за следећи корак у процесу. Овај тип размотача обично се састоји од котура, постоља, погонског склопа, итд., и има конзолни тип са једним лежајем. Колут се обично састоји од потпорне осовине, клинастог клизача и прамчане плоче уметнуте у клинасти клизач, који се шири и скупља котур под дејством косог клина како би се примили ролни различите величине.
Хидраулични конзолни размотач је посебно важан у опреми машина за сечење метала велике брзине, јер се може моторизовати да би се постигла ротација котура, тако да трака остане под накнадним затезањем за горње одмотавање испод погонског система.

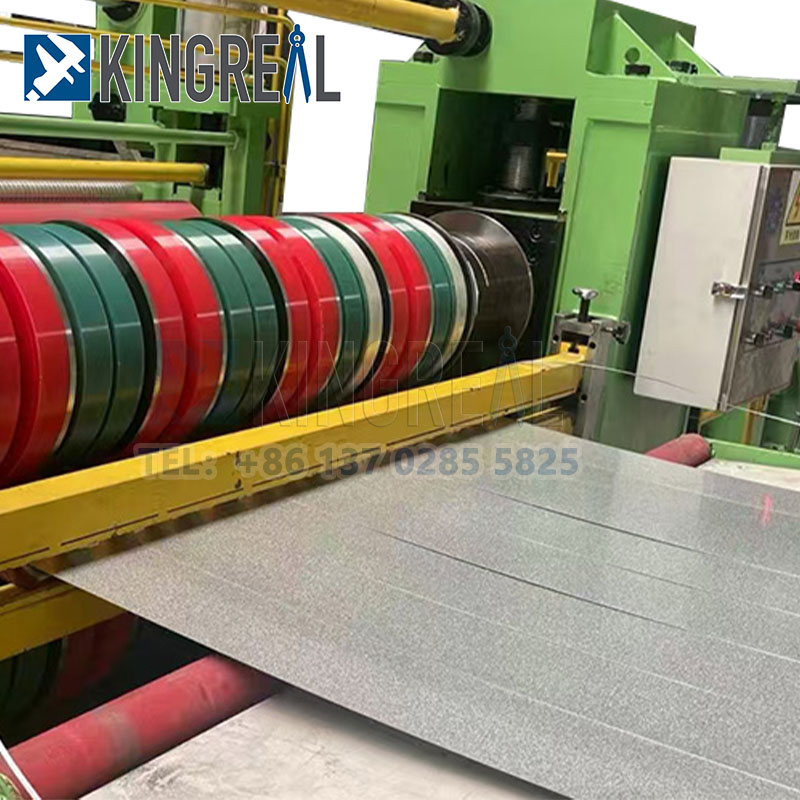

① Машина за сечење са двоструком главом за сечење
а. Оквир главног тела: челични пресек, челична плоча, заварени заједно, жарени да би се елиминисао стрес, а затим обрада референтне површине.
б. Притисни пар ваљака: горњи ваљак се може синхронизовати материјалом притиска за подизање цилиндра, како би се осигурала стабилност плоче у осовину ножа, кретање паре горњег ваљка.
ц. Материјал осовине ножа: 42ЦрМо, спецификација 200мм×1300мм, са утором за кључ, кроз грубу машинску обраду, третман каљења, третман средње фреквенције, брушење, тврдо хромирање, поновно брушење и других 8 процеса;
① Заштитни штит:
Заштитни поклопац машине у машини за резање метала има следеће улоге и карактеристике:
Заштита опреме: заштитни поклопац машине може изоловати машину од директног контакта са околином, спречити прашину, мрље од воде, уље, струготине и друге загађиваче да уђу у унутрашњост машине, како би се побољшао радни век машине.
Безбедност у раду: заштитни поклопац машине обезбеђује безбедност руковаоца и околног особља, спречава директан контакт особља са покретним деловима велике брзине, електрично наелектрисаним проводницима или другим опасним деловима и избегава несреће.
▶ 1. Комплетна решења опреме за обраду намотаја;
▶ 2. Стручни технички тим
-Програм предпродајног дизајна; -Професионална израда током продаје; -Услуга монтаже након продаје;
▶ 3. Обилни пројектни случајеви
Успешно смо продали наше машине за сечење у Турску, Саудијску Арабију, Индију и Русију.
