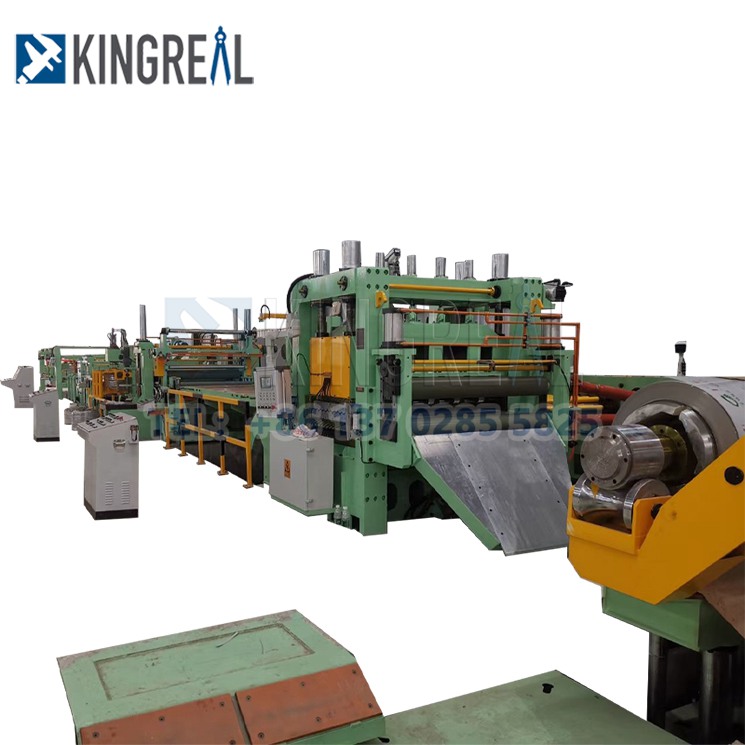

Да би се максимизирале користи за купце, 2023. године Нев Десигн Цут То Ленгтх Лине Мацхине је дизајнирао нову линију за резање метала по дужини, која је способна за потпуно аутоматизовано летеће сечење велике брзине и аутоматско слагање.
Видео о новој машини за сечење по дужини за 2023. годину:
Шта је машина за резање на дужину?
За употребу у даљој обради метала, КИНГРЕАЛ машина за резање метала по дужини је дизајнирана да сече металне намотаје различитих дебљина у лимове одређене ширине.
Да би се осигурало да производна линија функционише ефикасно, производне линије сечене на дужину обично садрже низ производних алата. Метали дебљине од4-10 ММили дебљи се често обрађују помоћу металних линија за смицање по дужини.
Шта је наш нови дизајн?

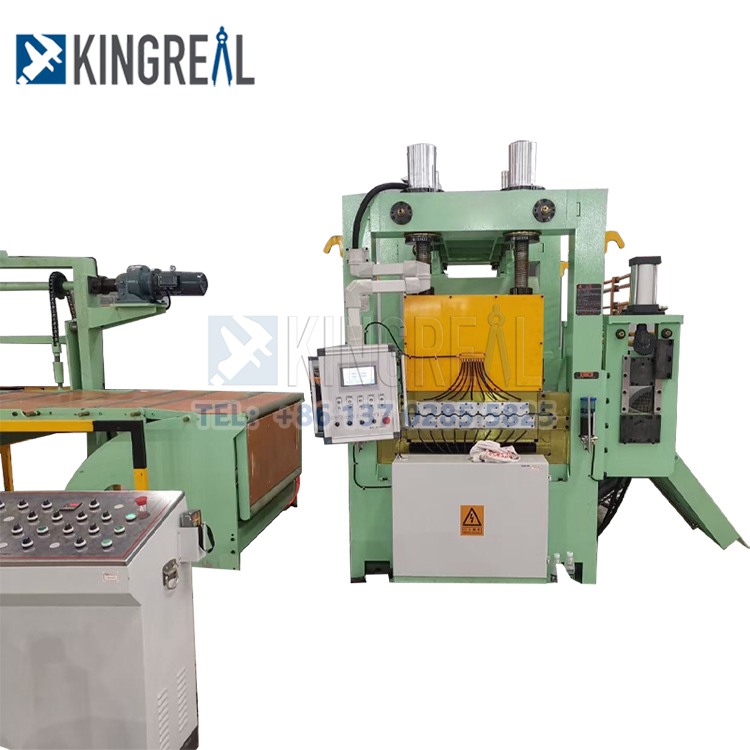

Да би повећао брзину производње линије, КИНГРЕАЛ је дизајнирао и оптимизовао машину за летеће маказе, која је у стању да сече са непрекидном прецизношћу и повећава брзину од20м/мин до 80м/мин.
Брза маказа има веома специјализоване захтеве за квалитет и дизајн дела, како да обезбеди квалитет производа, тако и да повећа брзину производње.
Последњи део ЦТЛ линије може се опционо опремити опремом за аутоматско слагање, која омогућава аутоматско слагање листова. Смањите трошкове рада и побољшајте ефикасност производње.
ХМИ дисплеј је електронски контролни систем са Митсубисхи, Иаскава, Сиеменс, Баумиллер, Делта, Сцхнеидер и другим водећим брендовима.
Радни процес машине за сечење по дужини:

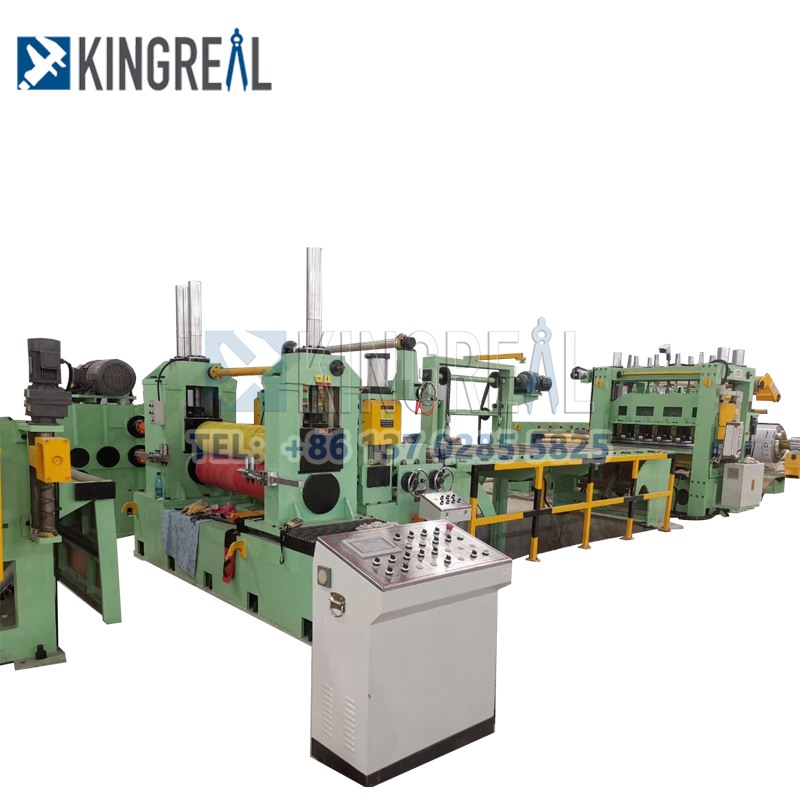

Хидраулични размотавач → Ваљак за увлачење → Високо прецизан исправљач → Машина за стрижење мушица → Сто за истовар / сто за аутоматско слагање
Главни елементи линије сечења до дужине
Максимални капацитет КИНГРЕАЛ хидрауличне конзоле за одмотавање и подупирање калемова је 15 тона.
Одмотавач се може увлачити и погодан је за унутрашњи пречник завојнице захваљујући хидрауличним цилиндрима. Има причвршћену конзолну руку.
За велику брзину увлачења и прецизно подешавање дужине, КИНГРЕАЛ машина за нивелисање покреће серво мотор. Програмабилна контрола се користи за управљање контролном конзолом.
Погонски систем: синхронизована транспортна трака за довод ваљака, 15КВ серво мотор, прецизни редукциони погон
Компоненте пнеуматског система укључују извор гаса (који потрошач снабдева), делове за обраду извора гаса, саленоид, повезане цевоводе и цилиндре, итд.
За израду саленоида и других компоненти користе се висококвалитетни материјали.
Техничке спецификације: Капацитет извора ваздуха: 1м3/мин, опсег притиска: 0,4–0,6Мпа.
Техничка спецификација машине за сечење на дужину
|
Тип машине |
Исеците на линију дужине |
|
Материјал завојнице |
Метални калем (други се могу прилагодити |
|
Дебљина намотаја |
0,5-10мм |
|
Ширина намотаја |
600-2000мм |
|
Унутрашњи пречник завојнице |
500/610 мм |
|
Спољни пречник завојнице |
≤2000 мм |
|
Брзина сечења |
10-70м/мин |
|
Резање на дужину Прецизност |
±1,5 мм |
|
Изрежите на опсег дужине |
500~4000мм |
|
Равност за нивелисање листова |
≤±1,5 мм/м² |
Добро искористити линију сечења метала на дужину
- Завојница мора бити правилно постављена да би се одржала равнотежа тежине. Пре него што се може ресетовати, колица завојнице морају да причврсте и затегну завојницу у размотавач.
- Да бисте спречили отварање главе завојнице, притисните главу завојнице вучним ваљком пре отварања пакета завојнице.
- Руковалац не сме да стоји на калему док машина ради.
