Опис производа

Видео приказ:

Линија сечења на дужину - производња велике брзине летећим маказама

КИНГРЕАЛ СТЕЕЛ СЛИТТЕР је специјализовани произвођач и произвођач у области линија за сечење по дужини и посвећен је пружању оптималних решења својим купцима.

У зависности од захтеваног капацитета резања метала купца, асортимана сировина за обраду и производних потреба фабрике.

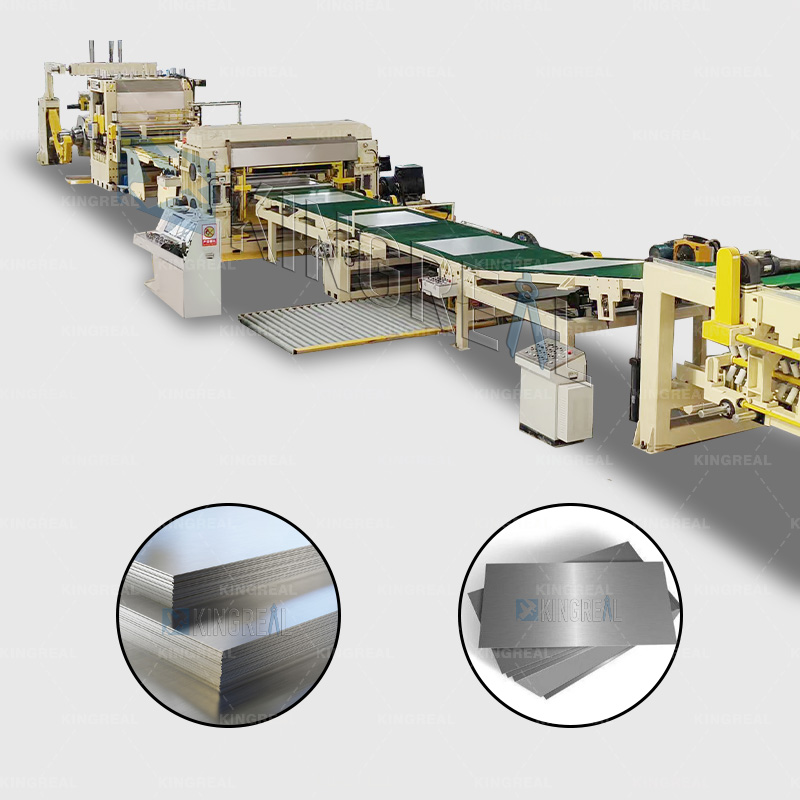

Машина за сечење по дужини са маказама за летење је индустријска машина за сечење непрекидних металних трака на плоче или листове одређене дужине. КИНГРЕАЛ дизајн у Фли Схеаринг

остварује континуирано аутоматско и прецизно сечење металних трака без заустављања током кретања великом брзином, чија брзина може достићи 80М/мин. Углавном се користи у челику,

алуминијум, бакар и друге металопрерађивачке индустрије, а има широку примену у аутомобилској индустрији, кућним апаратима, грађевинарству и другим областима.

cut to length machine

Када производна линија ради, размотач је у стању напајања. Након што материјал у лимовима уђе у 6 слојева 21 ваљка, високо прецизну машину за нивелисање, улази у НЦ мерач дужине помоћу електричног ока контролисаног петље и бочног механизма. НЦ Мерач дужине поставља величину, а затим убацује материјал у следећи корак. Ротирајте машину за сечење; када НЦ храњење достигне задату величину. Машина за шишање одсеца материјал лимова, а резани материјал од лимова се уредно слаже помоћу уређаја за транспорт у машину за слагање производа и платформа за подизање челичног лима за слагање може се аутоматски смањити са повећањем висине челичних лимова; Када се достигне задата вредност плоча, производна линија ће се аутоматски зауставити. У овом тренутку ручним управљањем ће се спустити платформа за подизање, избацити колица за пражњење, а у исто време ће се убацити још једна колица за пражњење која ће ући у следећи радни циклус.

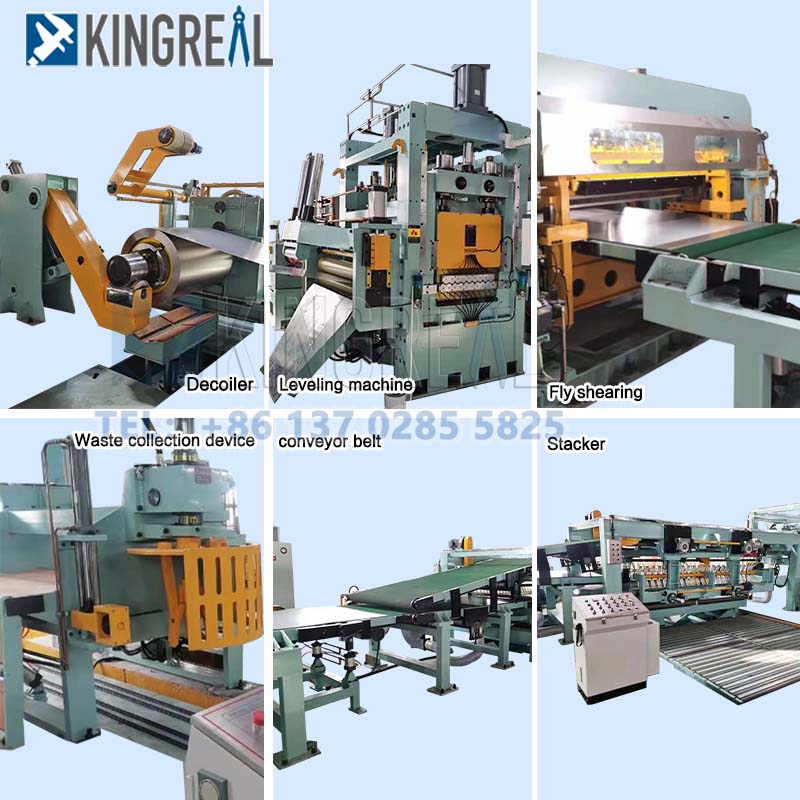

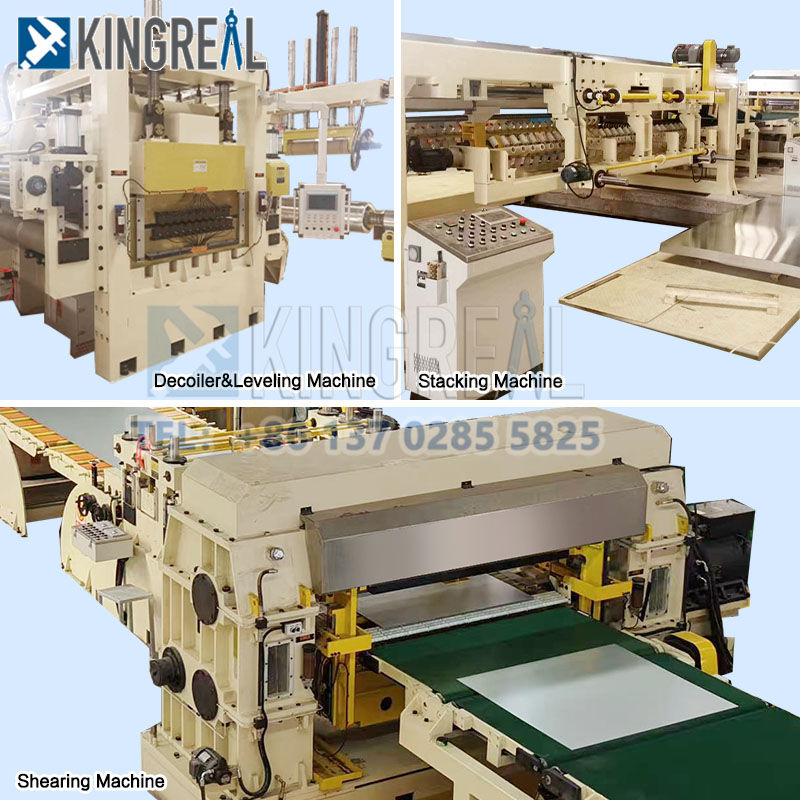

Компонента ЦТЛ линије производа

Табела сировина	1 Унит
Колица за храњење	1 Унит
Предња помоћна подршка	1 Унит
Уређај за одмотавање + уређај за одмотавање	1 комплет
Машина за нивелисање са шест слојева ваљка + систем за самочишћење радних ваљака	1 Унит
Машина за ламинирање горње стране филма	1 Унит
Схорт Лоопер	1 Унит
Бочни уређај за вођење	1 Унит
Пинцх НЦ Мерач дужине	1 Унит
Машина за шишање мува	1 Унит
Транспортна машина	1 Унит
Машина за слагање производа	1 Унит

Техничка спецификација машине за сечење на дужину

Сировина	ЦРЦ СТЕЕЛ
Дебљина	0,4-3,0 мм
Ширина	≤1500мм
Тежина завојнице	≤ 20Т
Дужина	500-6000мм
Толеранција дужине	Л=2м≤±0.3мм(2.0мм)
Дијагонална толеранција	Л=2м≤±0.5мм(2.0мм)
Брзина	0~80м/мин (безстепена регулација брзине)
Провуците кроз брзину	0~15м/мин
Контрола	Контрола конверзије фреквенције наизменичне струје

Карактеристике о машини за сечење на дужину са маказама за мухе

Висока ефикасност је једна од најистакнутијих карактеристика ове ЦТЛ линије. Кроз дизајн и примену уређаја за летеће маказе, остварује непрекидно сечење током брзог кретања траке, док има уређај за мерење дужине, уређај летећих маказа обезбеђује тачност сечења.
КИНГРЕАЛ машина за сечење на дужину користи хромиране ваљке, ваљке обложене гумом, пнеуматске агрегате и друге компоненте за заштиту површине челика.
Ефекат нивелисања високе прецизности. Производна линија ЦТЛ може бити опремљена са 21 комплетом ваљака за високо прецизно нивелисање или машинским уређајем за двоструко нивелисање за одмотавање и нивелисање металних котура, што купцима може донети више равних и висококвалитетних лимова.
Лооп Бридге се може изабрати или избећи, у потпуности у складу са производним потребама купца и стварном коришћењу површине постројења, што може учинити машину за сечење до дужине компактнијом, уштедети простор и смањити секундарну обраду постројења. То је добар избор за многе мале произвођаче.
Обезбеђење уређаја за обрезивање је кључна додатна карактеристика за обрезивање ивица металних трака пре него што се секу. Уређај за обрезивање уклања неравнине, неправилности или вишак материјала са ивица металне траке, осигуравајући да су ивице готовог лима глатке и уредне. Може се руковати широким распоном ширина и дебљина траке, повећавајући свестраност и прилагодљивост машине.

Функција о уређају за шишање мува у ЦТЛ линији

Систем контроле синхронизације:

Aнапредансерво управљачки систем или систем управљања синхронизацијом се користи за обезбеђење тАлат за летеће маказе је синхронизован са брзином кретања металне траке.

Контролни систем је у стању да прати и подешава брзину алата у реалном времену како би се прилагодио различитим дужинама сечења анд брзине траке.

Материјал алата високе чврстоће:

Ножеви су обично направљени од легираног челика високе чврстоће или материјала од волфрам карбида високе тврдоће и отпорности на хабање како би се осигурао дуг век сечења и конзистентан квалитет сечења.

Облик и угао ножева су такође оптимизовани за смањење отпора на сечење и побољшање резултата сечења.

Дизајн динамичке равнотеже:

Ножеви и држачи алата уређаја за летеће маказе су динамички уравнотеженог дизајна како би се обезбедио несметан рад при кретању великом брзином, смањиле вибрације и побољшала тачност сечења и животни век опреме.

Механизам прецизног водича:

Опремљен механизмом за вођење високе прецизности како би се осигурало да алат за летеће маказе увек одржава исправну путању и позицију сечења током процеса сечења, побољшавајући тачност сечења.
