Добављачи линија за сечење по дужини:

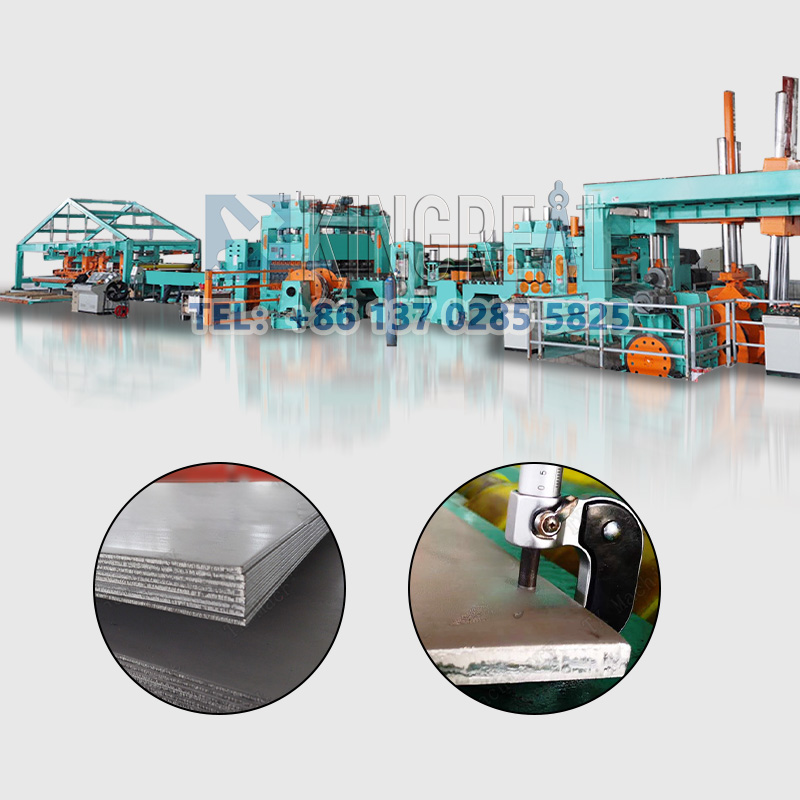

Линија за сечење тешких мерача - 2024 КИНГРЕАЛ може да обезбеди и линију за сечење на дужину, машину за сечење велике брзине, једноставну линију за сечење по дужини и ову машину за сечење по дужини, која може прецизно да сече топло ваљани челик по дужини. , хладно ваљани челик, нерђајући челик, силицијум челик и други метални котур са аутоматским уређајем за слагање за потпуно аутоматизован производни процес.

Пробијање на ЦТЛ линији за тешке услове рада:

Због своје високе чврстоће, добре жилавости, једноставне обраде и обликовања и добре способности заваривања, намотај од дебелог лима се широко користи у разним индустријским областима, како би задовољио потребе различитих индустрија. Повећава се потражња за линијама за сечење по дужини тешких мерача, обрада намотаја дебелог лима за веће захтеве опреме, од нивелисања опреме за одмотавање до смицања и слагања. Захтеви за опсег носивости су много већи него за друге дебљине лима.

КИНГРЕАЛ Хеави Гауге линија за сечење на дужину је специјално дизајнирана за обраду намотаја са опсегом дебљине до 6-20 мм помоћу машине за одмотавање, исправљање, мерење, сечење на дужину и слагање.

Техничка спецификација:

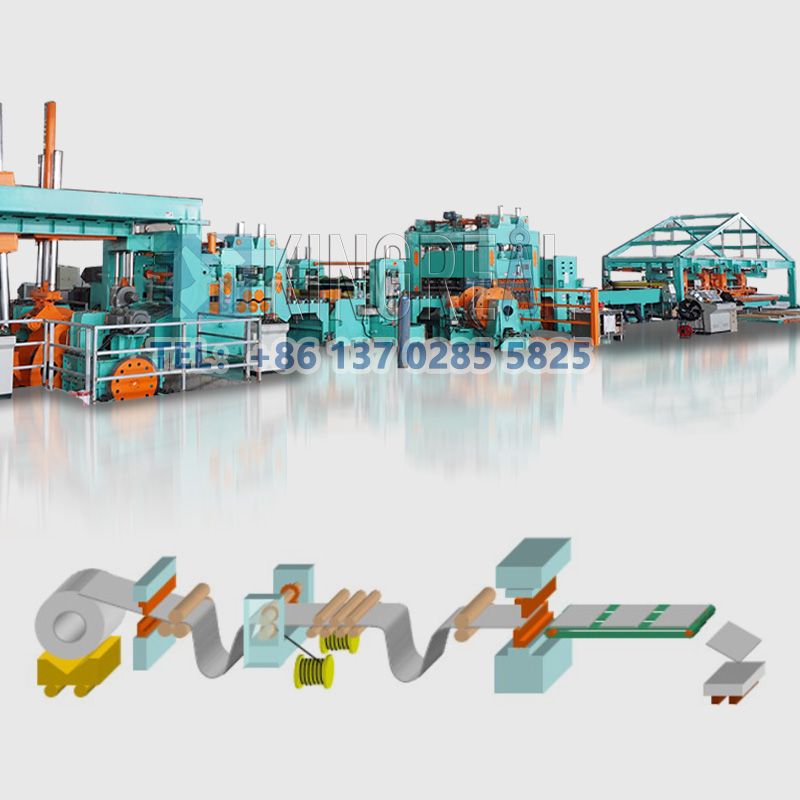

Радни процес сечења на дужину линије:

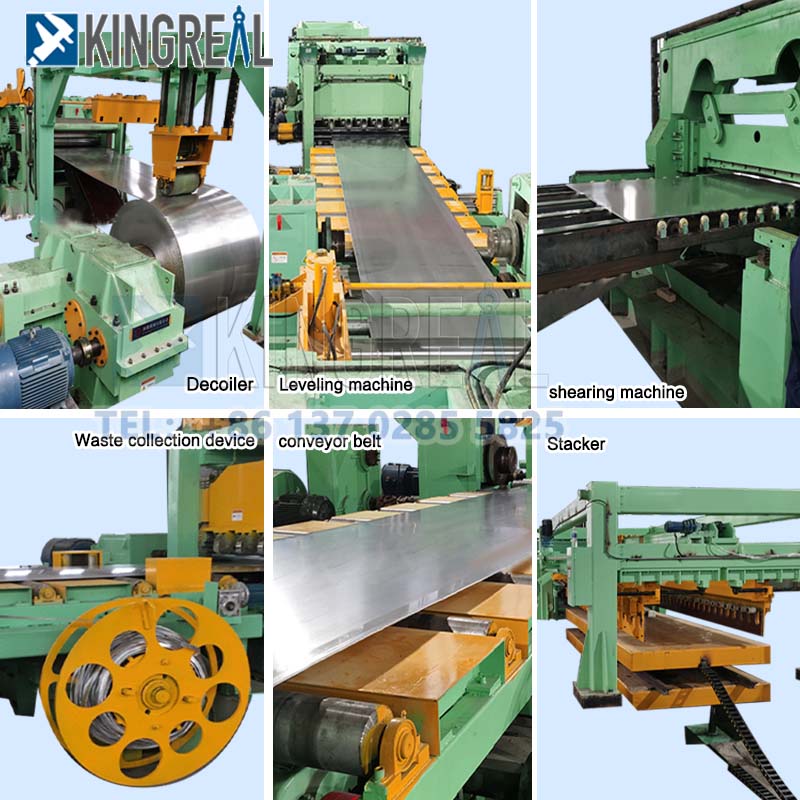

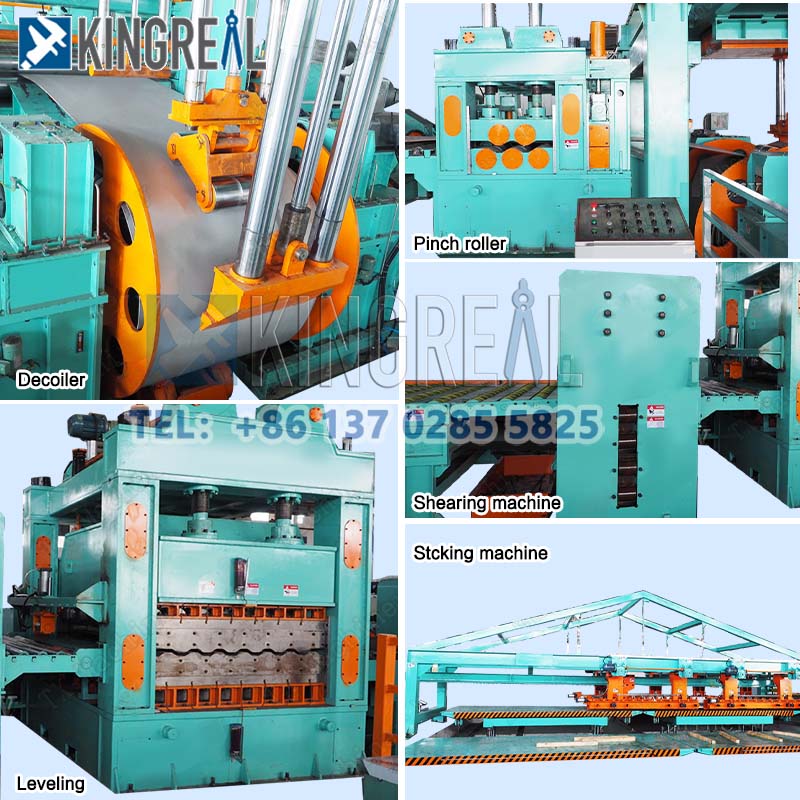

Хидраулични размотач-- Рам хидраулична пилот машина--Машина за нивелисање са седам ваљака-- Тример са две главе -- Сакупљач шкарпа -- Машина за нивелисање са једанаест ваљака -- Пнеуматски уређај за димензионисање -- Додавач задње плоче -- Хидраулична машина за сечење -- Машина за слагање

Више спецификација о ЦТЛ линији:

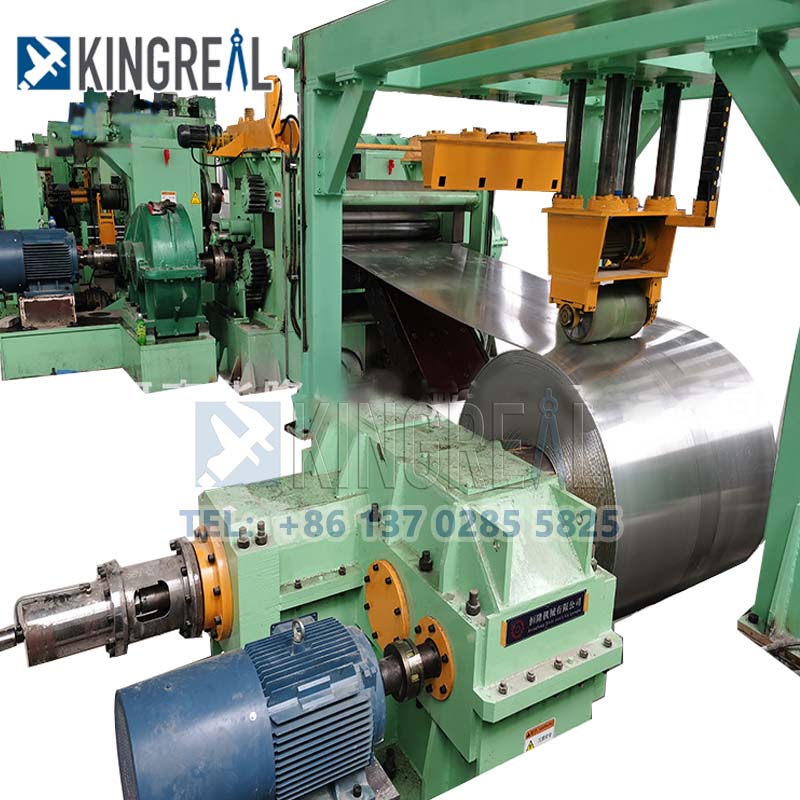

• Хидраулични размотач са дуплим конусом

а.Капацитет: 30Т

б. Спецификације кочнице: 4-ДБХ205

ц. Ход подизања рама материјала 650 мм (подизање директно на котур, може доћи до уклоњене челичне облоге материјала)

д.Усвајање механизма притиска на врху са двоструким лежајем са двоструким конусом за стезање челичног намотаја, кретање другог краја базе машине се покреће хидрауличним цилиндрима и има функцију истовременог центрирања погона, вретена на другом крају одмотача је дизајниран са уређајем за пнеуматску диск кочницу.

• Машина за претходно нивелисање са седам ваљака

Усваја структуру стезања и довода са два ваљка и нивелисање са пет ваљака. Мотор покреће горње и доње ваљке кроз редуктор и разводну кутију кроз универзално прикључно вратило, подешавање горњег ваљка и притисак надоле за довод врши хидраулични цилиндар, а подешавање и притискање горњег ваљка за нивелисање се врши електричном енергијом. Узимајући у обзир синхрони рад предшколске машине и нивелмана, управљање мотором се контролише помоћу америчког ПАРКЕР590Ц серије ДЦ управљачког система. Универзално прикључно вратило усваја индустријску универзалну осовину млина.

Пречник ваљка за нивелисање: Φ220мм

Размак ролни за нивелисање: 260 мм

Количина ваљака: 2+5 ваљака

Материјал ваљка: ГЦр15 ковани челик са каљеним и каљеним средње фреквенције (ХРЦ60)

Снага главног мотора: 132КВ ДЦ

Снага мотора за подешавање:  2-7,5КВ

Главни редуктор:   ЈЗК850

Редуктор за подешавање: 2-БВИ4 Редукција замаха

• Уређај за одређивање величине

а. Функција: Спречавање да лист изгуби облик током рада и регулација листа у главну машину за нивелисање. Састоји се од подлоге машине, граничног ваљка, клизача потпорног седишта, водећег ваљка и уређаја за подешавање. Вертикални водећи ваљци су предвиђени са обе стране смера ширине лима, а оквир водећих ваљака је фиксиран на одговарајући клизач, који помоћу жичане шипке помера клизач на стубу за вођење у правцу ширине листа кроз мотор оплате матица, како би се прилагодиле различитим ширинама листова. Подешавање је моторизовано.

б. Опсег подешавања: 900 ~ 2000 мм

Материјал водећих ваљака: Гцр15 (ХРЦ60)

Мотор за подешавање: 2~3КВ

Редуктор за подешавање: 2-ВПДКС135 Редуктор црва

• Главни рез на линију дужине

Функција: Машина за шишање углавном обавља задатке сечења главе, сечења репа, бочног обрезивања, уздужног сечења и сечења по дужини.

Прилагодљивост материјала: Погодан је за челичне плоче различите дебљине и материјала, као што су обични угљенични челик, висококвалитетни нисколегирани челик, легирани челик, челик за цевовод и плоча од нерђајућег челика.

Степен аутоматизације: цео процес ради аутоматски, смањујући ручни рад и побољшавајући ефикасност производње.

Прецизно мерење: са мерењем високе прецизности како би се осигурала тачна величина сечења.

Подешавање зазора смичућег ножа: Бочни зазор смичног сечива се може подесити да би се обезбедио квалитет сечења.

а.Модел: Хидраулична кочница

б. Ударци у минути: 8 ~ 12 пута

ц. Материјал сечива: Цр12Мов

д.Снага мотора: 55КВ

• Цонвертер

станица за храњење:

а. Састоји се од оквира, окретног ваљкастог стола, транспортног ваљкастог транспортера и погонске јединице. Његова функција је да убаци равну плочу у машину за бацање.

б.Мотор: 7.5КВ

ц. Редуктор: БВИ4 Свинг редуктор

Главни хранилац:

а. Састоји се од базе машине, плоче, клизача, бацачког ваљка и погонске јединице. Подизање и спуштање горњег ваљка за бацање за пнеуматску имплементацију. Пренос је механички. Његова функција је да убаци плочу у сто за двориште.

б.Мотор: 7.5КВ

ц. Редуктор: БВИ4 Свинг редуктор

• Машина за слагање

Табела за слагање: Састоји се од челичних плоча и челичних делова који су заварени заједно. Његова функција је да слаже калибрисану равну плочу. Дужина 12 метара.

Пнеуматски носач: Састоји се од једног сета уређаја за нивелисање уздужних граница и три сета уређаја за нивелисање попречних граница. Механизми за ограничавање и подешавање могу се подесити према различитим ширинама плоче, а подешавање је ручно. Изведба за исправљање материјала је пнеуматски актуатор.

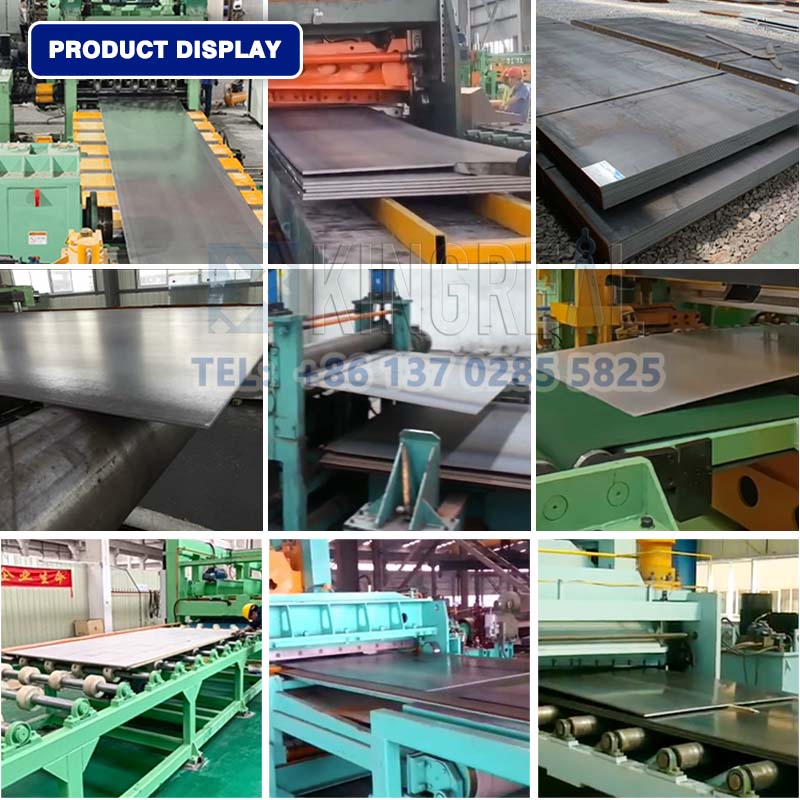

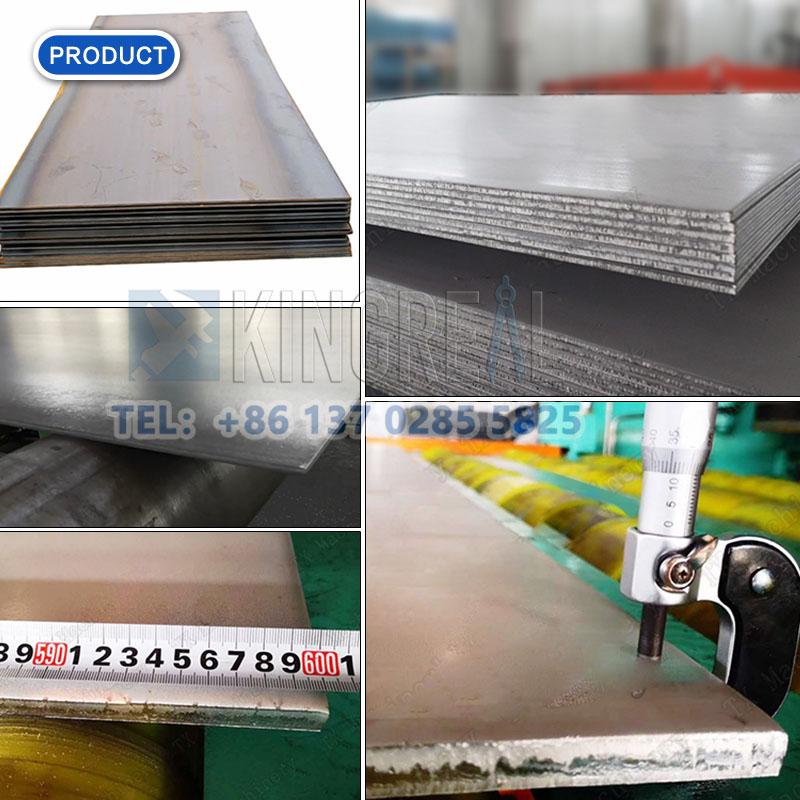

Приказ коначног производа

КИНГРЕАЛ сервис за ЦТЛ линију тешког габарита:

1. Читав опсег прилагођених услуга, према потребама производње плоча купца да би се обезбедио дизајн цртежа производне линије резања до дужине, може се конфигурисати по избору.

2. Обезбедите различите конфигурације за ЦТЛ линију, као што су колица за утовар, уређај за тримовање, аутоматско слагање, аутоматско пражњење итд.; реализовати потпуно аутоматску производњу.

3. Обезбедите разноврсну додатну опрему како бисте осигурали стабилност и дуговечност ЦТЛ линије;

4. Инжењери локалне гаранције за постпродајну услугу, могу водити инсталацију линије за сечење на дужину на лицу места.

5. 24/7 он-лине постпродајна услуга, технички одговор.
