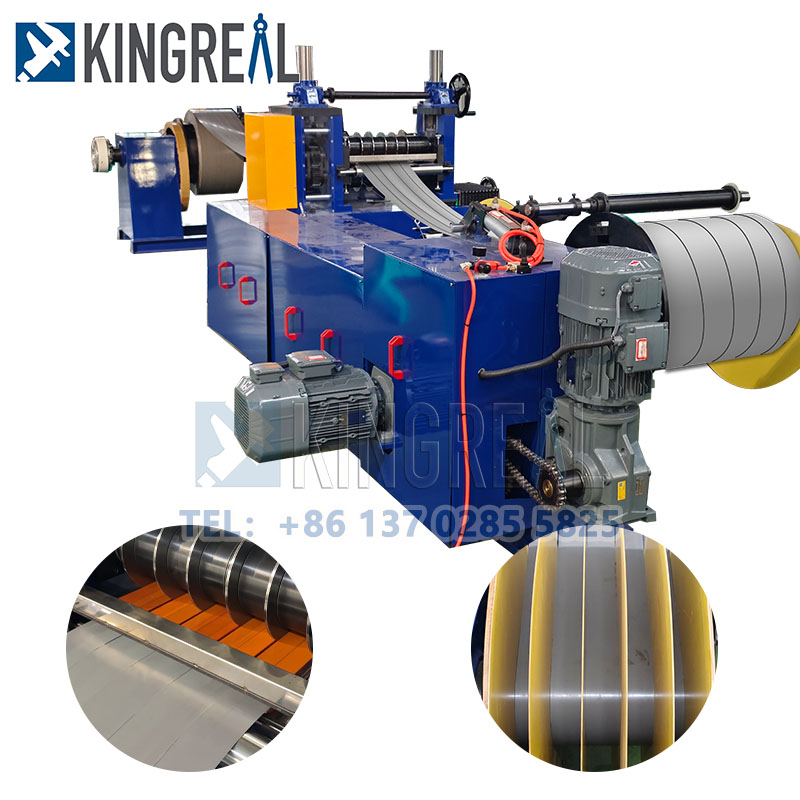

Кингреал Стеел Слиттер нуди аЈедноставна машина за усисавање завојницеза купце са нижим буџетом. Ова једноставна линија за усисавање се првенствено користи за пререзивање широких завоја у уским тракама прилагођеним потребама купца, а затим их премотају на производну линију.

Ова једноставна машина за усисавање завојнице дизајнирана је тако да задовољи потребе купаца са нижим захтевима ширине прецизности. Кингреал Стеел Стеел Слиттер такође нуди поједностављену верзију једноставне линије за усисавање завојнице. Ова једноставна машина за усисавање завојнице минимизира захтеве опреме док и даље испуњава потребе једноставне линије за резање завојнице.

И једноставна машина за уситњавање завојнице и стандардна метална машина за клизање могу обрадити различите металне материјале, укључујући хладно ваљани и топло ваљани угљенични челик, силицијум челиком, лимином, нерђајућим челиком и обложеним материјалима итд.

Ток рада једноставне машине за усисавање завојнице

Учитавање завојнице → Одложење → Пинцхинг → Скинг → Петљајте → Средство → Средство за премотавање → Откривање → натезање → Поновно укидање → Напетости → Поновно укидање завојнице →

Параметри једноставне линије за уситњавање завојнице

Модел	Дебљина материјала (мм)	Ширина материјала (мм)	Број трака	Брзина	Тежина завојнице	Намидати
Модел 1	0.1-1	80-350	8-30	50-100	3	Технички параметри и конфигурација опреме могу се одредити према потребама купца
Модел 2	0.2-2	80-350	6-30	50-150	3
Модел 3	0.2-2	80-450	6-30	50-150	5
Модел 4	0.2-2	80-650	6-30	50-150	7
Модел 5	0.2-2	80-800	6-30	50-150	7
Модел 6	0.1-1	500-1300	12-30	50-200	7/15
Модел 7	0,3-2	500-1600	12-30	50-200	7/15
Модел 8	0,3-3	500-1600	8-30	50-180	15
Модел 9	0,3-3	900-1800	8-30	50-180	20
Модел 10	1-4	900-1600	6-30	50-120	20
Модел 11	1-6	900-1600	6-30	30-80	30
Модел 12	2-12	900-1600	5-30	20-50	30

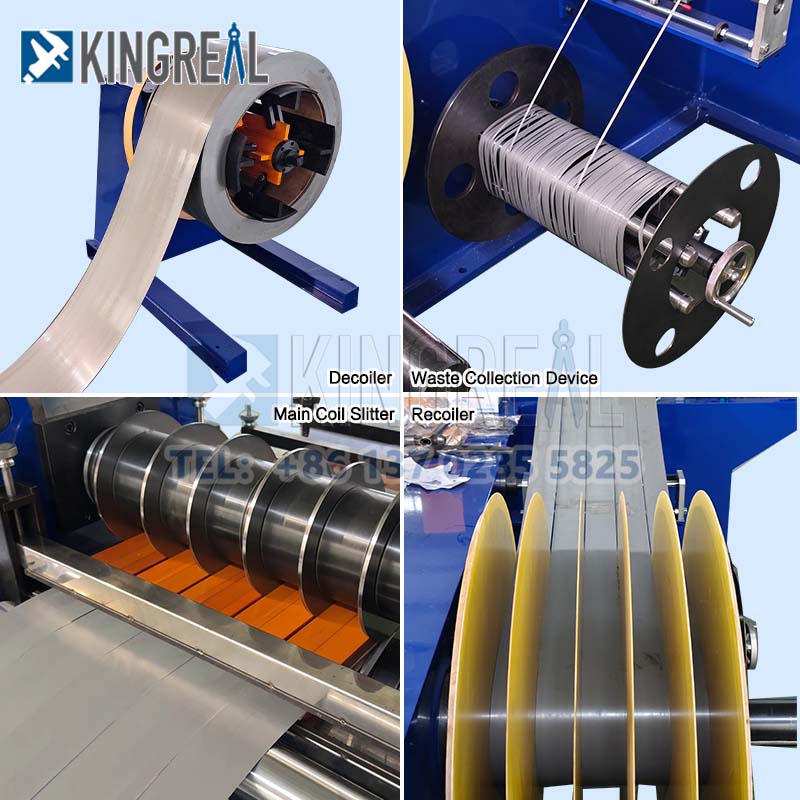

Главне компоненте једноставне линије за усисавање завојнице

а. Хидраулична завојница за утоваривање колица за једноставну машину за усисавање завојнице

1. Главне компоненте: Заварена челична конструкција, покретни точкови, четири водича, погонска осовина итд.

2 Максимално оптерећење: 10 тона, 1,1 кВ Цицлоидни Пинвхеел Мотор, брзина путовања 6 м / мин.

3. Хидраулички погон: Може да подигне завојнице испод 10 тона горе-доле, са максималним ударцем од 500 мм. Хидраулични цилиндар: Фа-Φ125 мм (један сет).

б. Хидраулички ликер за једноставну линију за усисавање завојнице

1) Главне компоненте: Заварена челична конструкција, четири лучна сечива, клизна база у облику клизања, Мандрел, бочне плоче, лежајеви, носећи седиште, пнеуматска диск кочница итд.

2) Распон експанзије и повлачења: Φ460 мм до Φ520 мм × 850 мм.

3) Максимално оптерећење: 10 тона.

4) хидраулични погон: Проширење и повлачење врше се хидрауличним цилиндрима пусх-вука; Хидраулични цилиндри: Фа-Φ200 мм (1 сет)

5) моћ мотора: 4,0 кВ Циклоидни пинвхеел мотор + претварач, ланац

6) Притисните ваљак: 1.1 кВ Цицлоидал Пинвхеел Мотор

ц. Хидраулична подршка за подршку за једноставну машину за усисавање

Сврха: Подржава главну деколерску руку и повећава ротациону инерцију ротације Реела.

Структура једнорапа, хидраулични дизачи цилиндар и снижава.

Током одмотавања, подршка се повећава да подржи руку за децоилер; Током учитавања, аруга подршке се спушта.

д. Пеелер, притисните ваљак, хидраулично средство за једноставну линију за усисавање завојнице

Главна структура: Заварена челична плоча

Притисните ваљак: Φ250 × 1050 мм, бешавне цев, полиуретански гумени премаз, 18.5кВ Конвенционални мотор са променљивим фреквенцијским погоном

Хидраулично смицање: Заварена челична плоча плоча, бацалица челика сечива

Цуттер: четворострани сечиво, материјал: ЦР12МОВ, Тврдоћа: 60 ​​± 1

Хидраулични погон: Хидраулични цилиндар: Фа-Φ100мм, 2 сета

е. Петља се јама и мост за једноставну машину за усисавање завојнице

Главна структура: Заварена челична плоча

Хидраулички погон: ЦА-Φ80мм, 1 сет хидрауличних цилиндри контролише прикупљање и спуштање моста

ф. Ручни споредни водичи за једноставну линију за усисавање завојнице

1. Главне компоненте: Челична плоча, пресс ваљкасти склоп, полиуретански гумени точак, вијчаш, електрично подешавање итд.

2 Ваљци бочних водича: Материјал: ЦР12МОВ, ХРОНТЕР ТХЕ ГРАНЦХЕД и каљено, ХРЦ 580-620, 2 ваљка са сваке стране

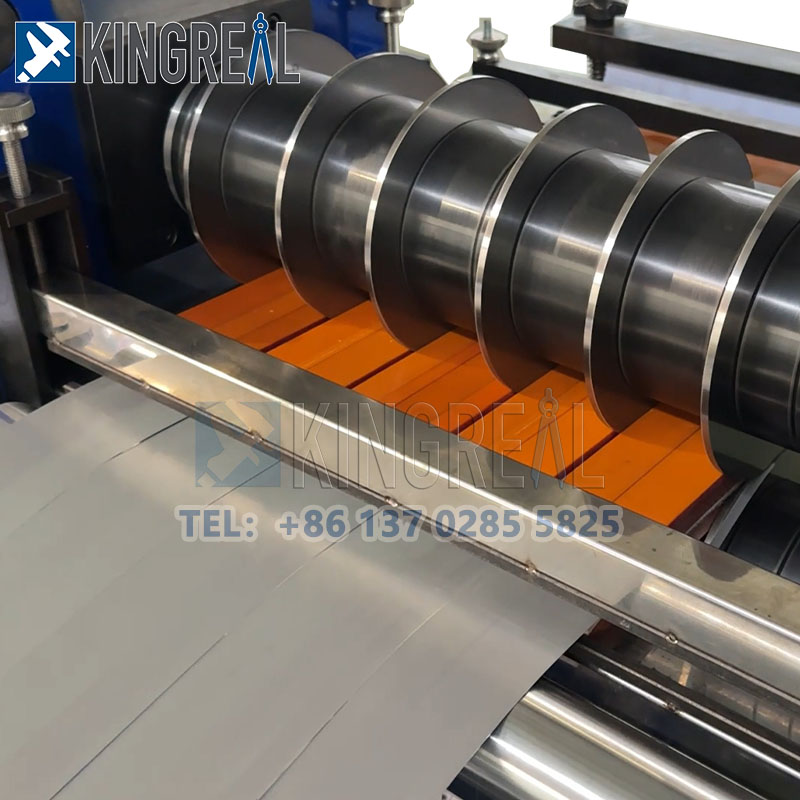

г. Средња машина за једноставну линију за усисавање завојнице

1. Главне компоненте: Челична структура плоче, база ливена, синхрони мењач, механизам за подизање, спојница квачила, универзални спој итд.

2 Осовина секача: 40ЦР, Φ140 к 1050 мм, Т-утор 28 мм, средње фреквенцијско гашење и каљење, тло, тврди хромијум третиран, дубина утора 16 мм.

3. Спољни пречник секача: Φ280мм (купца је дат)

4. Метода фиксирања: Закључавање секача са орасима

5. Један носач подешавања постављен за причвршћивање трака дрвета

6 бочних плоча померају електричну осовину, секача и нижи електрични синхроно

7. Средњи мотор: 45кВ АЦ Мотор + Инвертер

х. Одвојите отпад за Сцрап за једноставну машину за усисавање завојнице

Главне компоненте: Заварена структура челичних плоча, водилице за водилице

Двострани отпад за отпад, телескопски механизам, аутоматско пражњење, АЦ мотор + претварач

Ја. Пељавање јаме и мост за једноставну линију за усисавање завојнице

Главни оквир: Заварена структура челичне плоче

Хидраулични погон: Хидраулични цилиндар Контроле подизања моста и доњи: ЦА-Φ80мм (1 сет)

Ј. Станица за затезање плоче за једноставну машину за клизање

Главна структура: челична плоча, раздвајање ваљка, Пу гума

Затезање: пресвучена вуна

Ваљак: Φ500мм, ПУ гума премаза

Хидраулични погон: Контролише подизање и спуштање плоче; Хидраулични цилиндар: ФА-Φ100мм (2 сета)

к. Хидраулични прикупљање, хидраулични избацивач за једноставну линију за усисавање завојнице

Главне компоненте: Заварена челична конструкција, четири челичне плоче, клизна база у облику клина, мангела, бочне плоче, лежајеви, носећи хидраулични цилиндар, редуктор мењача, хидраулични избацивач, пнеуматски кочница итд.

Опсег пречника пречника: Φ480мм до Φ508мм × 850 мм

Пусх-пулл хидраулични цилиндар: ФА-φ150мм

Максимални капацитет оптерећења: 10 тона

75кВ АЦ Мотор + Инвертер

Ø80мм Притисните АРМ, хидраулично укинуто

л. Хидраулична подршка за подршку за једноставну машину за усисавање

Сврха: Подржава главну обронку за прикупљање и повећава ротациону инерцију ротације завојнице.

Структура једнокрака, хидраулично удизање

Током намотања, подизања подршке подиже се према горе да би подржала прикупљање руку; Током истовара, подизања подршке подиже се према доле.

м. Хидраулична колица за истовар за једноставну линију за усисавање завојнице

1) Главне компоненте: Заварена челична конструкција, путни точкови, четири водича, погонска осовина итд.

2) Максимални капацитет оптерећења: 10 тона, 1.1кВ Циклоидни пинвхеел мотор, брзина путовања: 6 м / мин.

3) Хидраулични погон: Способан за подизање завојнице до 10 тона, са максималним ударцем од 500 мм. Хидраулични цилиндар: ФА-Φ125мм, један сет.

Н.Хидраулички систем за једноставну машину за усисавање завојнице

Главне компоненте: 300 кг Заварена челична плоча за уље, разни хидраулични вентили и плоче нафтних кругова.

Хидраулични погон Снага: Е-класа 11 КВ мотор, 30 мл Посежање, нормалан притисак: 70 кг / цм², максимални притисак: 140 кг / цм².

о. Електрични систем управљања за једноставну линију за усисавање завојнице

1) Једна главна контролна конзола и два помоћна управница олакшавају утоваривање и истовар завојнице.

2) Напајање: Трофазна 380В ± 10%, 50Хз ± 1Хз

3) Главне компоненте и апликације: Читава линија се састоји од главне контролне конзоле, помоћне конзоле за контролу за децоилер, помоћну контролну контрову за рецептер и ормар за електротехнику. Читава једноставна линија за усисавање користи централизовану контролу. Главна контролна конзола садржи дигитални дисплеј, висока и ниска прилагођавање брзине, ручно храњење, континуирано резање и функције аларма грешке. Све компоненте се увозе или из познатих домаћих брендова. Систем за контролу осетљиве на додир олакшава поставку и подешавање брзине и других параметара. Може се лако пребацити између ручних, самосталних и аутоматских модова и може да надгледа радни статус сваке компоненте у било које време како би се осигурао сигуран и ефикасан рад целокупногЈедноставна линија за усисавање.
